SÉRIE ZVR-TA 2-3893
EAN 8422202238937

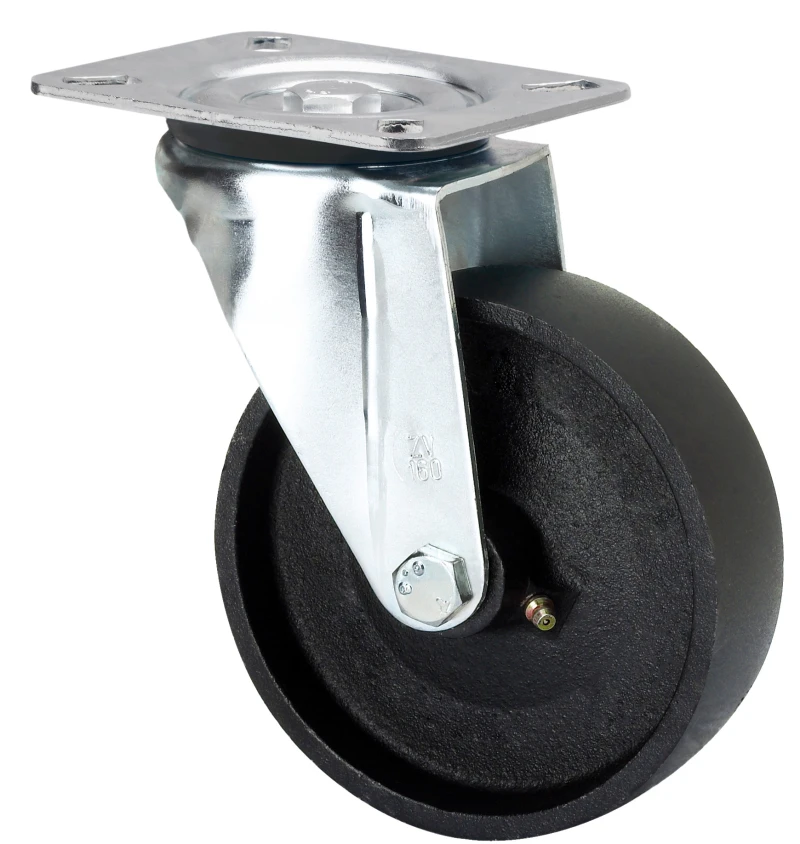

Roues en fonte, spécialement indiquées pour supporter des charges élevées jusqu'à 700 kg.
Roue très utilisée dans les outils de transport logistique, conteneurs, transport industriel, chariots à outils, chariots à outils, usines alimentaires, missions de matériel logistique, machinerie lourde, grues mobiles, chaudières, conteneurs,... par les concepteurs, dessinateurs, ingénierie mécanique et atelier.
Appliqué dans les projets de génie mécanique par les dessinateurs et les concepteurs.
TA: Conditions de travail extrêmes, avec objets tranchants, produits chimiques, très hautes températures,… Conditions environnementales qui détruiraient d'autres types de roues. Grande capacité de charge
Pour les températures supérieures a 200ºC, réduire la charge (Kgs) de 40%.

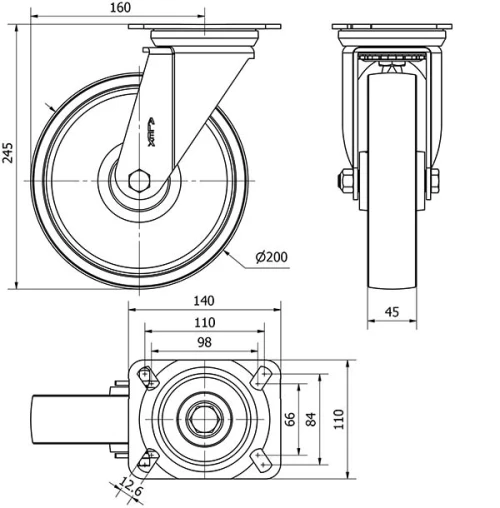

Données techniques
Type De Chape | Pivotante |
---|---|
Type De Monture | Platine |
Type De Frein | Sans Frein |
Matériel | Fonte |
Roulement | Lisse |
Diamètre (mm) | 200 |
Largeur de la bande (mm) | 45 |
Dimensions de la platine (mm) | 140x110 |
Entre 'axe des trous de fixation (mm) | 105x80 |
Diamètre du trou de fixation (mm) | 10 |
Déport de la roulette (mm) | 160 |
Hauteur totale (mm) | 244 |
Charge | 700 |
Poids unitaire de la roue (kg) | 6.86 |
Volume (cm3) | 5985.32 |
Espace privé
- Télécharger en formats 3D
- Catia
- Iges
- Inventor
- Parasolid
- Proengineer
- Step AP203
- Télécharger en formats 2D
- DWG
- Télécharger le PDF
Composants
Fabriquées en chape d’acier emboutie de 4 mm d’épaisseur. Double roulement à billes renforcé avec pistes de roulement trempées. Protection du pivot avec graisseur. Fabriquées selon les normes Européennes EN12532/12533
-
Résistence Au Roulement Excellente
-
Le bruit de roulement Suffisant
-
Protection Du Sol Suffisant
